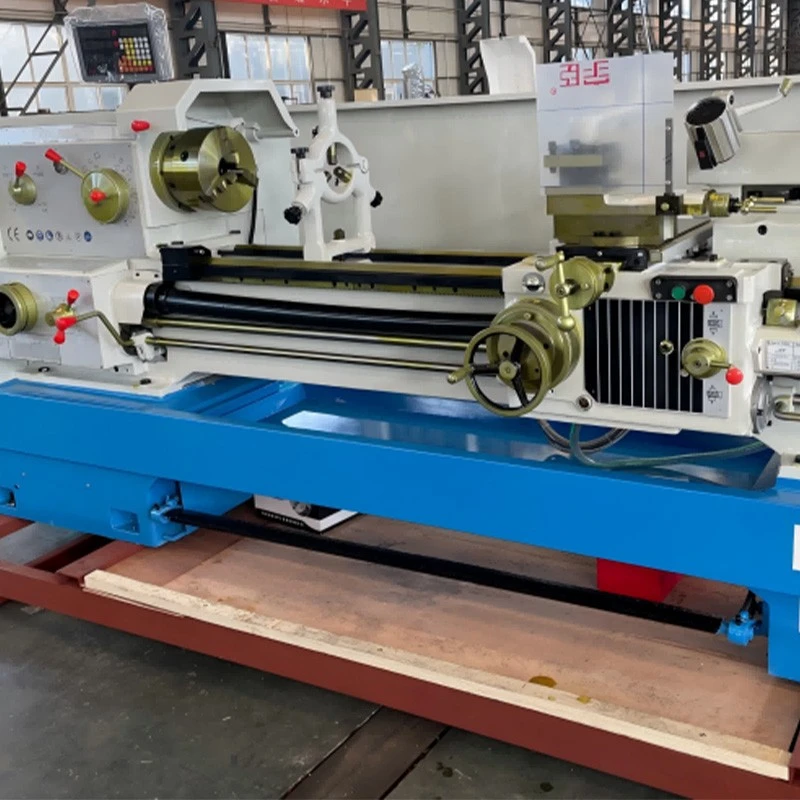

Introducties van apparatuur
De CA6240 beschikt over een bedrag met een hoog sterkte met een breedte van 400 mm, waardoor de stabiliteit van 8 voet en trillingsweerstand effectief wordt verbeterd. Het bed biedt een maximale schommeldiameter van 400 mm en een maximale werkstuklengte van 3000 mm, die voldoet aan de bewerkingsbehoeften van werkstukken van verschillende maten. Er zijn drie opties voor spindelboring beschikbaar: 52 mm (een model), 80 mm (B -model) en 105 mm (C -model), waardoor gebruikers een grotere machineflexibiliteit bieden. De spindelsnelheid is variabel met 24 voor- en 12 achtersnelheden, waardoor een maximale snelheid van 1600 tpm wordt bereikt. Uitgerust met een 11KW zeer efficiënte motor, zorgt het voor krachtige snijprestaties. De tailstock heeft een grote kill van 75 mm diameter met een 150 mm reizen en een MT5 -centrum taps toelopend, ter ondersteuning van de meest voorkomende roterende centra en accessoires. De gereedschapshouder met vier stations is geschikt voor hulpmiddelen tot 25 × 25 mm in diameter en beschikt over snelle doorloopsnelheden van 4 m/min in de longitudinale richting en 2 m/min in de dwarsrichting, waardoor de werkefficiëntie aanzienlijk wordt verbeterd.
- Het voedingssysteem biedt een breed scala aan opties, met standaard-, micro- en verhoogde feeds beschikbaar op zowel de X- als de Z -assen om te voldoen aan verschillende precisie- en efficiëntie -eisen. Een uitgebreid draadbereik ondersteunt 44 metrische, 21 imperiale, 39 module en 37 diametrale toonhoogtes, waardoor het draaibereik uitbreidt.
- De Ca6240 draaibankmachine 8 voet heeft ook een 90W -koelvloeistofpomp met een 5m kop en een stroomsnelheid van 25 L/min, waardoor efficiënte koeling en verlengde gereedschapslevens worden verlengd. Met zijn rationele ontwerp en eenvoudige werking is de machine een ideale economische oplossing voor draaiapparatuur voor een breed scala aan gebruikers van bewerkingen.
Standaardonderdelen
3-Jaw Chuck en Adapte-250mm
Conventionele gereedschapspost van 4 stations
LED -werklamp
Montagekussen en voetvlek (M20X400 GB/T799-88)
Dood Center ⅱ5 S25-2
Geschikte sleutel
Oliebaan
Koelapparaat
Optionele delen
Wooncentrum
Gordijn drie staafbescherming
Taps rendement bijbevestiging
Snelwijze tool Post Italië type Italië

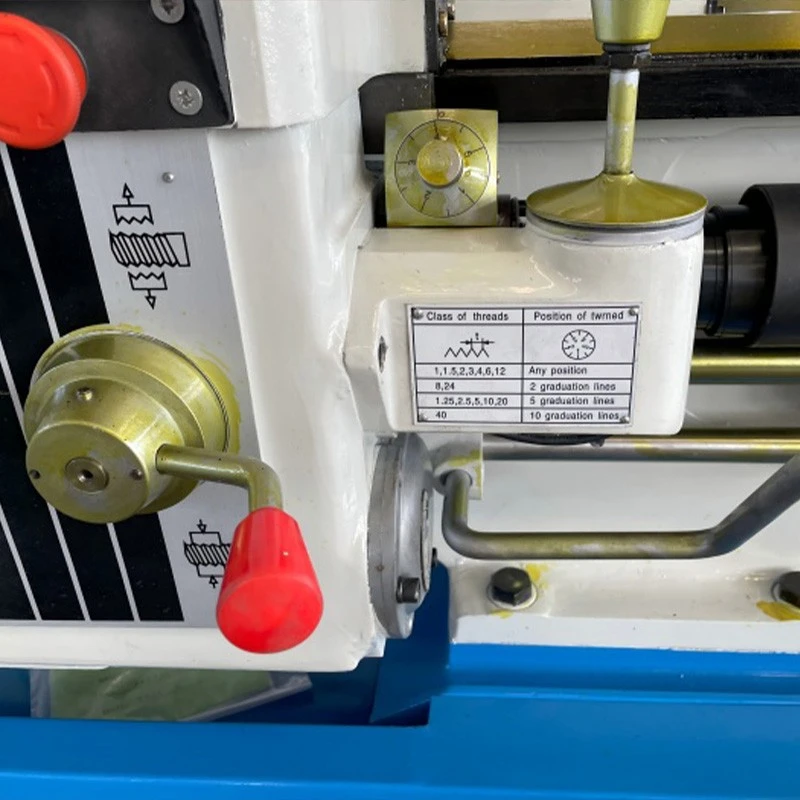

Thread Chasing Dial
Digitale uitlezing (2 as)
Digitale uitlezing (3 as)
Populaire tags: draaibankmachine 8 voet, China draaibankmachine 8 voet fabrikanten, leveranciers, fabriek
Technische parameter
|
Item |
Eenheid |
CA6240(A/B/C Type) |
|
|
Capaciteit |
Max zwaai over bed |
mm |
Φ400 |
|
Max Swing Over Gap |
mm |
Φ630 |
|
|
Max Swing Over Slide |
mm |
Φ220 |
|
|
Max werkstuklengte |
mm |
1000/1500/2000/3000 |
|
|
Machine bedbreedte |
mm |
400 |
|
|
Spil |
Spil diameter |
mm |
Φ52 (een type) /Φ80 (b type) /Φ105 (C type) |
|
Spilneus |
ISO (GB) D8 |
||
|
Spindel taps toelopen |
Mohs |
Nee . 6 |
|
|
Afstand van spindelcentrum tot bedgids Rail |
mm |
205 |
|
|
Spindelsnelheid |
r/min |
Voorkant: 24 Stap 10-1600R/min Terug: 12 Stap 12.5-1600R/min |
|
|
Spilmotor |
kw |
11 |
|
|
Stip |
Quill Dia./Travel |
mm |
φ75/150 |
|
Taper van het midden |
MT |
5 |
|
|
Gereedschapspost |
Aantal station/ Gereedschapssectie |
4/25X25 |
|
|
Gereedschap na snelle bewegingssnelheid (longitudinaal) |
m/min |
4 |
|
|
Gereedschap na snelle bewegingssnelheid (kruis) |
m/min |
2 |
|
|
Turret Turntable rotatiehoek |
º |
±90º |
|
|
Voer |
Max. Reizen van bovenste gereedschapspost |
mm |
140 |
|
Max. Reizen van lagere gereedschapspost |
mm |
320 |
|
|
X-as feed (standaard) |
mm/r |
0.04-0.79 |
|
|
X-asvoer (kleine feed) |
mm/r |
0.014-0.027 |
|
|
X-asvoer (toevoerkant verhogen) |
mm/r |
0.86-3.16 |
|
|
Z-asvoer (standaard) |
mm/r |
0.08-1.59 |
|
|
Z-asvoer (kleine feed) |
mm/r |
0.028-0.054 |
|
|
Z-asvoer (voeding verhogen) |
mm/r |
1.71-6.33 |
|
|
Metrische draad |
mm |
44 soorten 1-192 |
|
|
Inch draad |
t.p.i |
21 soorten 2-24 |
|
|
Module thread |
πmm |
39 soorten 0,25-48 |
|
|
DP -thread |
Dp |
37 soorten 1-96 |
|
|
Anderen |
Koelvloeistofpompmotor |
W |
90 |
|
Koelwaterpompkop |
m |
5 |
|
|
Koelwaterpompstroom |
L/min |
25 |
|
|
Machine lengte |
mm |
2700/3600/3650/4650 |
|
|
Machinebreedte |
mm |
1140 |
|
|
Machinehoogte |
mm |
1750 |
|
|
Machinegewicht |
kg |
GW 2190/ NW 2070 GW 3500/ NW 2100 GW 2940/ NW 2787 GW 3940/ NW 3787 |
|
